看板サイン投光器REALFLOOD

優れた配光性能で、
屋外看板、
サインを美しく照射します

  • JLMAガイド117
    重耐塩害仕様
  • 防水ワンタッチ
    コネクター装備
  • 安心の防塵防水設計
    IP66
  • 過重負荷の少ない
    軽量設計

REALFLOODの大きな特徴

JLMAガイド117に基づく重耐塩仕様

JLMAガイド117に基づく重耐塩仕様

塩害地域の範囲と照明器具の選定について

「塩害地域」の範囲は[表1]を目安としてください。
「塩害地域」に含まれる場所では「耐塩形」あるいは「重耐塩形」の照明器具を選定してください。
ただし、気象条件や地形により、「塩害地域」に該当する範囲は拡大することがあります。
a)[表1]に示される範囲は「塩害地域」です。「耐塩形」の照明器具を使用してください。
b)上記の範囲内で、海岸線から300m以内の範囲では特に飛来塩分量が多いため、「重耐塩形」の照明器具を使用してください。
c)海岸線から300m以上離れていても、軒下など、雨が当たらない場所では付着した塩分が洗い流されず、腐食が進むことがあります。「重耐塩形」の照明器具を使用してください。
d)プール、温泉、工業地帯などの特殊な腐食環境や、砂塵による細かい傷が付くような環境では、「重耐塩形」の照明器具でも腐食が進む場合がありますのでご注意ください。

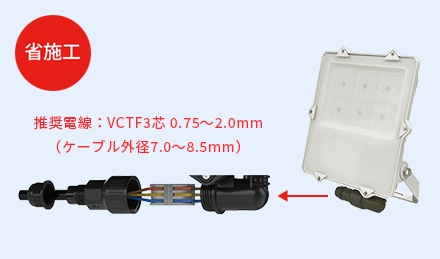

防水ワンタッチコネクター装備(PA66ナイロン素材)

防水ワンタッチコネクター装備
(PA66ナイロン素材)

独自開発の専用防水ワンタッチコネクター

速結端子内蔵で結線時の圧着不要!! ビニールテープ巻き不要!!
わずらわしいスリーブでの圧着作業が有りません。

自己融着テープによる防水処理も不要!!
グランドキャップを締めれば防塵、防水処理完了。

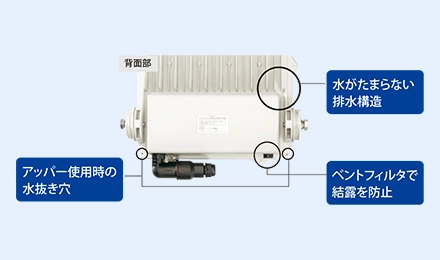

安心のIP66防塵防水設計 / 過重負荷の少ない軽量設計

安心のIP66防塵防水設計

アルミダイカスト製の堅牢な本体

本体にはアルミ、ブラケット(アーム)部分にはステンレスを採用。

過重負荷の少ない軽量設計

アルミダイカスト製の堅牢な本体

40Wタイプ、75Wタイプは1.85kg、125Wタイプは3.7kg
放熱性を確保しながら軽量化を実現、耐荷重試験や振動試験(IEC60068-2-6)実施済み。

REALFLOODのLINE UP

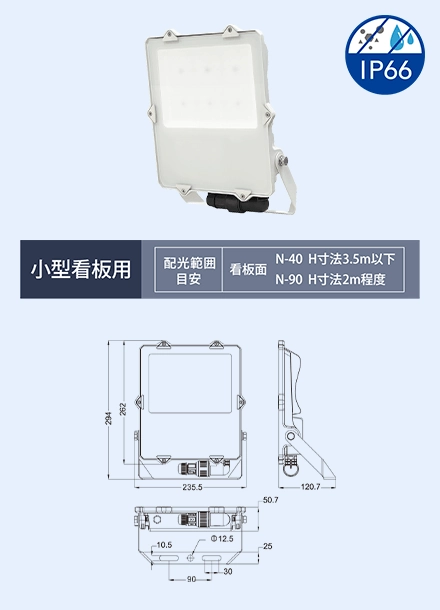

OPH-FL40W・N-40 (狭角)40° / OPH-FL40W・N-90 (広角)90°

OPH-FL40W・N-40(狭角)40°
OPH-FL40W・N-90(広角)90°

屋外・屋内用 100V〜242V対応、50/60Hz共用 グリーン購入法適合商品 電源内蔵

全光束:5,200lm
消費電力:40W
固有エネルギー消費効率:130lm/W
設計寿命:50,000時間
光源色:5,000K
平均演色評価数:Ra80


本体:アルミダイカスト
全面カバー:強化ガラス
ブラケット:ステンレス
設計許容風速:45m/sec
耐雷サージ:10kV(コモンモード)
保護等級:IP66
使用温度範囲:-40~50℃
電源接続:防水ワンタッチコネクター
仕上色:ホワイト
付属品:落下防止ワイヤー

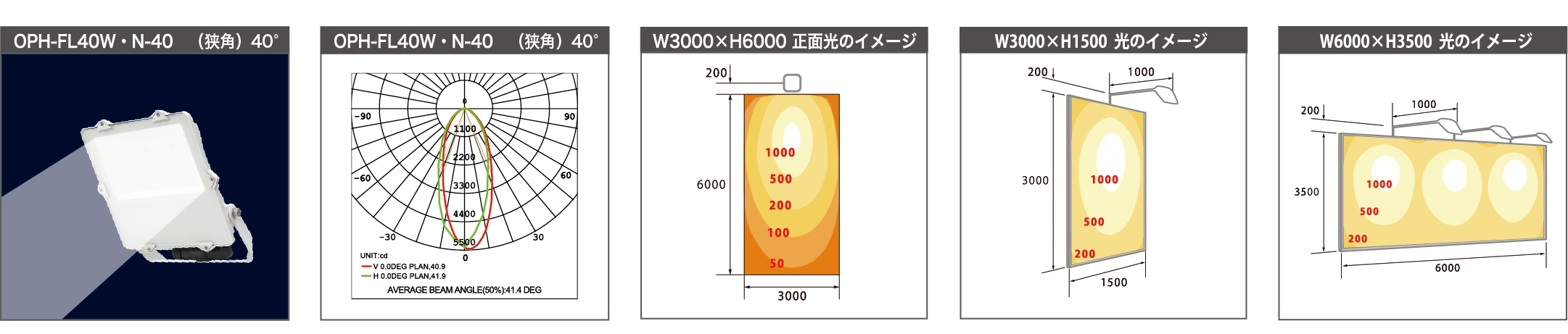

配光データおよび照度イメージ

OPH-FL40W・N-40 (狭角)40°

OPH-FL40W・N-40 (狭角)40° OPH-FL40W・N-40 (狭角)40°

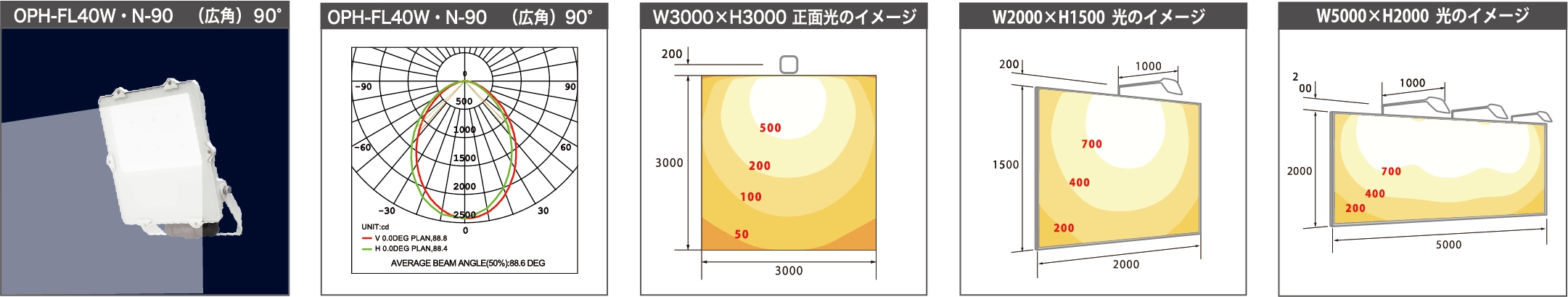

OPH-FL40W・N-90 (広角)90°

OPH-FL40W・N-90 (広角)90° OPH-FL40W・N-90 (広角)90°

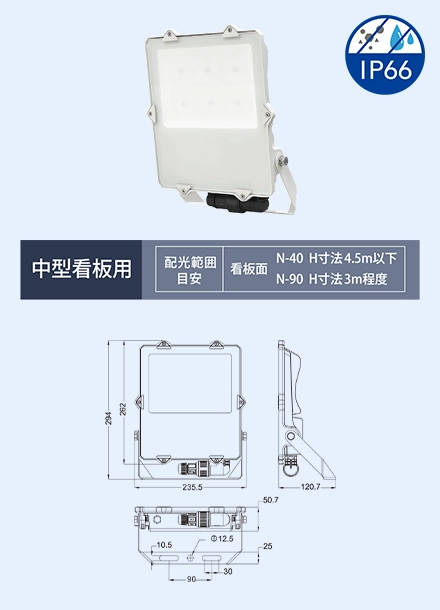

OPH-FL75W・N-40 (狭角)40° / OPH-FL75W・N-90 (広角)90°

OPH-FL75W・N-40(狭角)40°
OPH-FL75W・N-90(広角)90°

屋外・屋内用 100V〜242V対応、50/60Hz共用 グリーン購入法適合商品 電源内蔵

全光束:9,400lm
消費電力:75W
固有エネルギー消費効率:125lm/W
設計寿命:50,000時間
光源色:5,000K
平均演色評価数:Ra80


本体:アルミダイカスト
全面カバー:強化ガラス
ブラケット:ステンレス
設計許容風速:45m/sec
耐雷サージ:10kV(コモンモード)
保護等級:IP66
使用温度範囲:-40~50℃
電源接続:防水ワンタッチコネクター
仕上色:ホワイト
付属品:落下防止ワイヤー

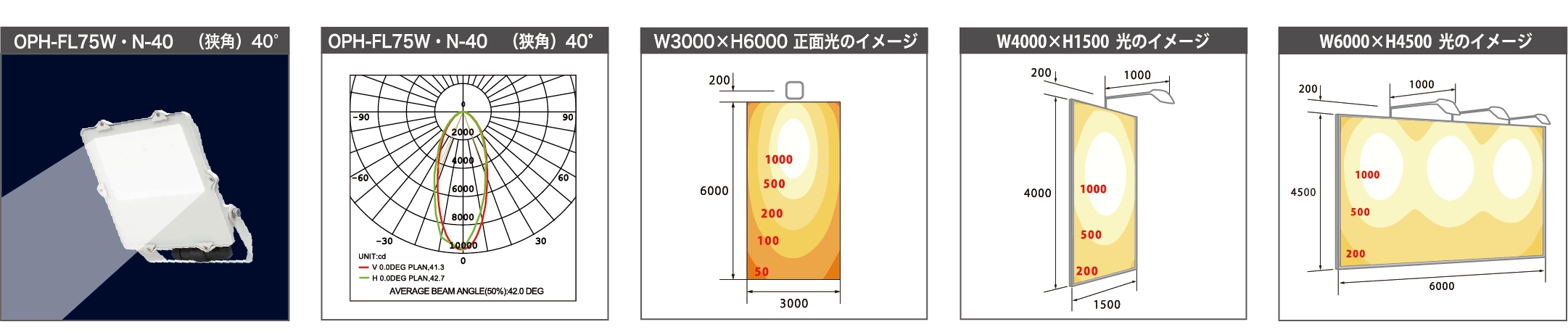

配光データおよび照度イメージ

OPH-FL75W・N-40 (狭角)40°

OPH-FL75W・N-40 (狭角)40° OPH-FL75W・N-40 (狭角)40°

OPH-FL75W・N-90 (広角)90°

OPH-FL75W・N-90 (広角)90° OPH-FL75W・N-90 (広角)90°

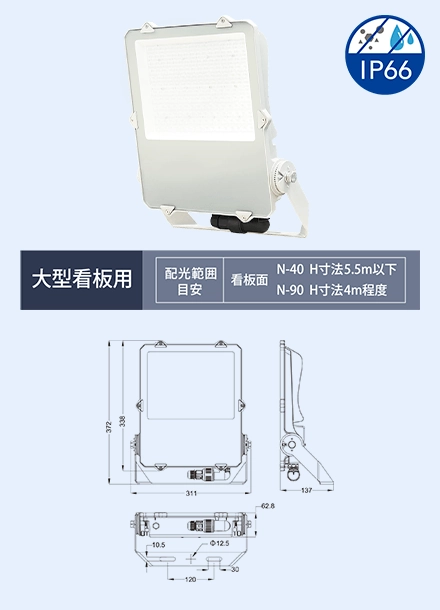

OPH-FL125W・N-40 (狭角)40° / OPH-FL125W・N-90 (広角)90°

OPH-FL125W・N-40(狭角)40°
OPH-FL125W・N-90(広角)90°

屋外・屋内用 100V〜242V対応、50/60Hz共用 グリーン購入法適合商品 電源内蔵

全光束:16,000lm
消費電力:125W
固有エネルギー消費効率:128lm/W
設計寿命:50,000時間
光源色:5,000K
平均演色評価数:Ra80


本体:アルミダイカスト
全面カバー:強化ガラス
ブラケット:ステンレス
設計許容風速:50m/sec
耐雷サージ:10kV(コモンモード)
保護等級:IP66
使用温度範囲:-40~50℃
電源接続:防水ワンタッチコネクター
仕上色:ホワイト
付属品:落下防止ワイヤー

配光データおよび照度イメージ

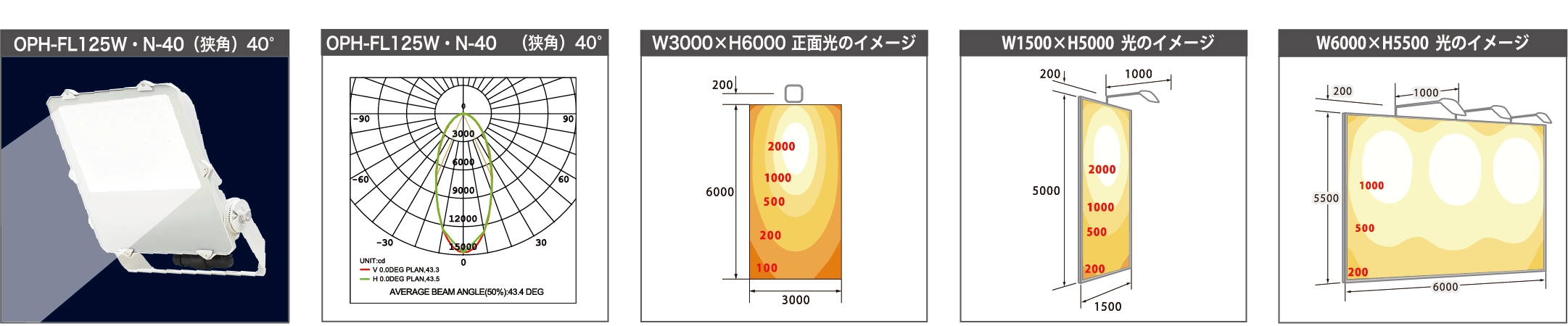

OPH-FL125W・N-40 (狭角)40°

OPH-FL125W・N-40 (狭角)40° OPH-FL125W・N-40 (狭角)40°

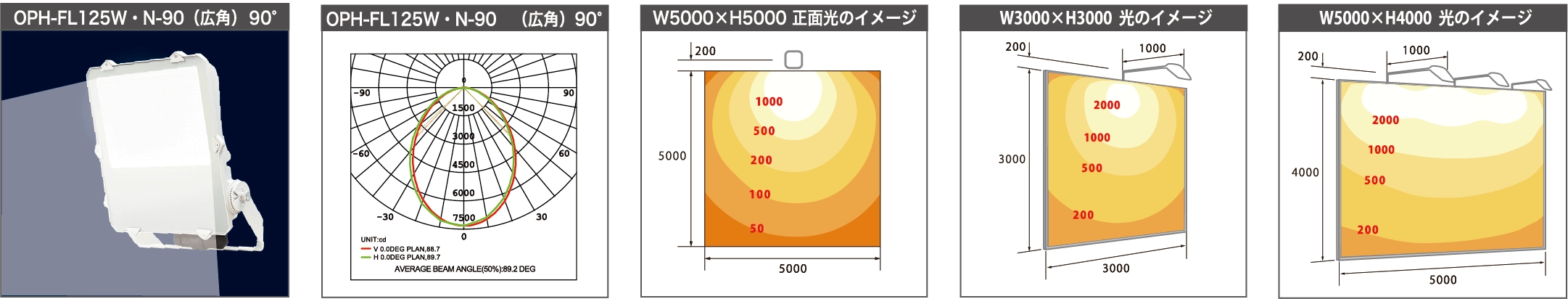

OPH-FL125W・N-90 (広角)90°

OPH-FL125W・N-90 (広角)90° OPH-FL125W・N-90 (広角)90°
※商品は予告なく外観、仕様を含め、一部変更になることがございます。 またLEDにはバラツキがあり、同一の製品でも明るさが異なることがございます。
